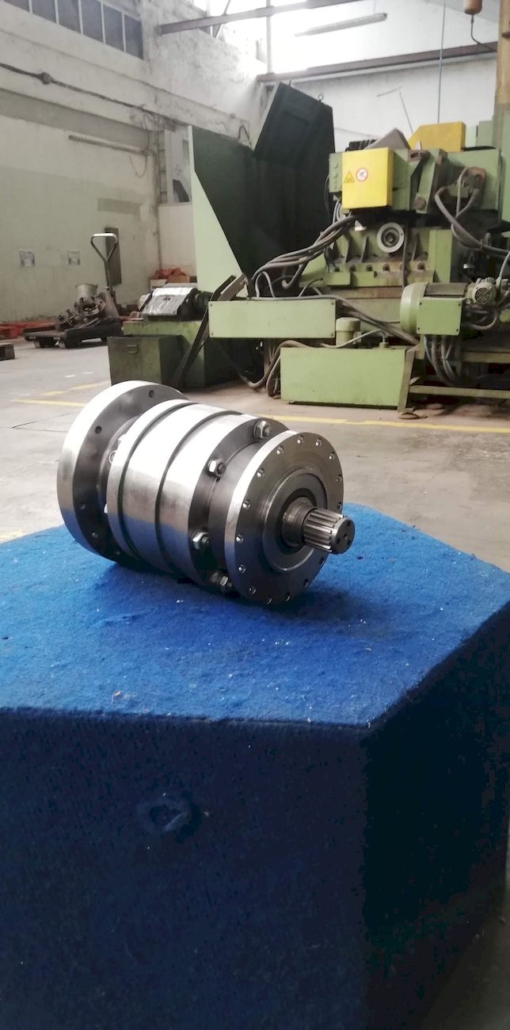

I Riduttori Epicicloidali BIGNOZZI serie B R sono stati progettati e costruiti per essere azionati da vari tipi di motorizzazioni: IDRAULICHE, ELETTRICHE e MECCANICHE. Grazie alla loro forma costruttiva, permettono la trasmissione di coppie elevate, pur avendo dimensioni ed ingombri limitati, quindi ideali per soddisfare le più svariate esigenze del mercato.
Il design costruttivo modulare caratterizza i riduttori della serie B R; permette di ottenere, con un numero limitato di unità standard, una gamma molto vasta di rapporti e di versioni.

Per un rapporto di riduzione più elevato rivolgersi al ns. servizio tecnico.

USCITA

• con albero maschio (cilindrico o scanalato) adatto per sopportare carichi esterni radiali ed assiali;
• con albero femmina (scanalato) adatto per trasmettere solo la coppia in assenza di carichi esterni.
  Sono disponibili con le seguenti coppie in uscita: da 100 daNm fino a 6000 daNm, per i modelli di serie; fino a 26000 daNm per costruzioni speciali a richiesta.

ACCESSORI

Possiamo fornire in entrata:

• attacchi per motori idraulici ed elettrici di qualsiasi marca e tipo;
• freni idraulici negativi a dischi multipli.

in uscita:

• alberi cilindrici con linguetta/e;
• flange attacco;
• manicotti per alberi scanalati;
• pignoni;
• barre scanalate per i modelli femmina.

CARATTERISTICHE COSTRUTTIVE

I Riduttori serie B R si distinguono costruttivamente nei seguenti punti:

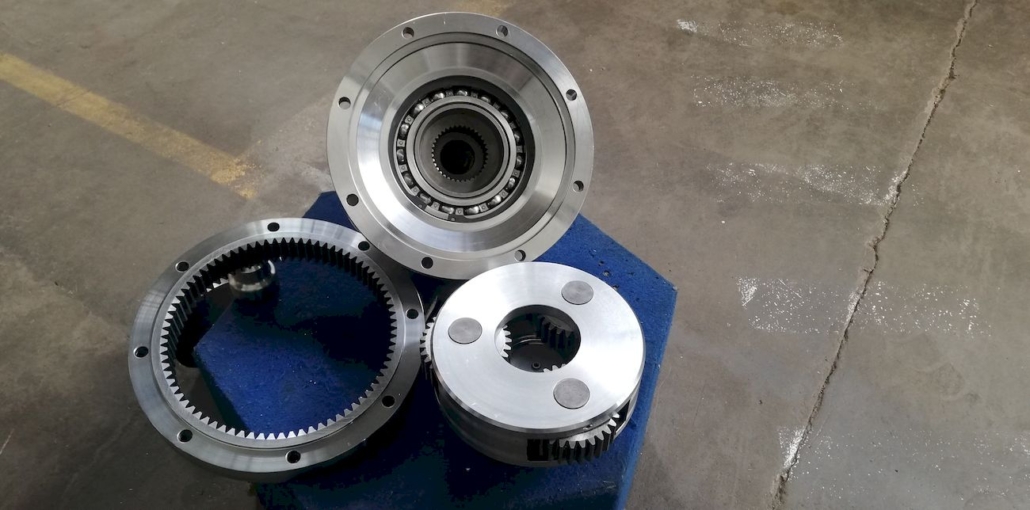

Ingranaggi

• In acciaio cementati e temprati;
• anelli dentati internamente sono in acciaio da cementazione, temprati;
• le dentature sono fortemente corrette per avere la massima robustezza;
• tre planetari per ogni stadio di riduzione.

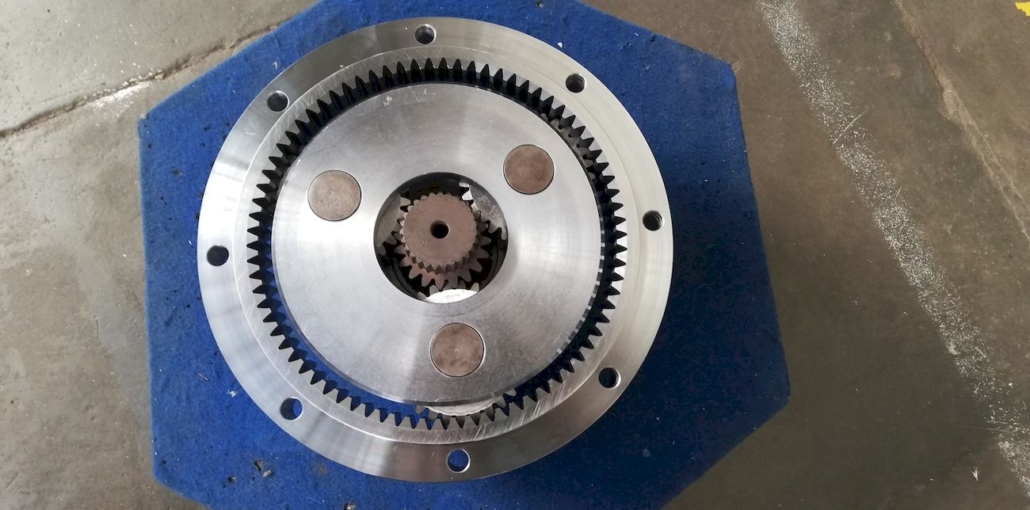

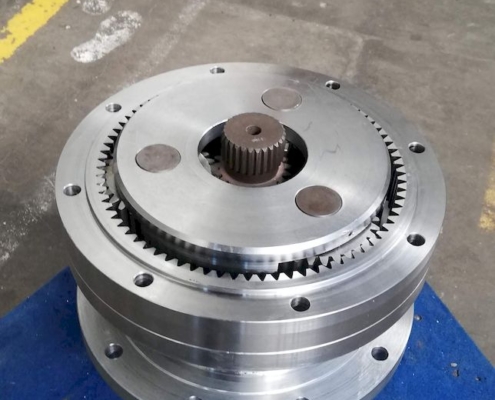

Porta-Planetari

• Opportunamente disegnati per avere la massima rigidezza ruotano su perni cementati e temprati con interposti rullini a pieno riempimento.

Alberi

• Realizzati in acciaio da bonifica, bonificati per ottenere una elevata resistenza e rigidezza alle sollecitazioni di torsione e flessione.

Carcasse

• Disegnate e dimensionata per essere rigide e resistenti anche ad elevati carichi di urto.
